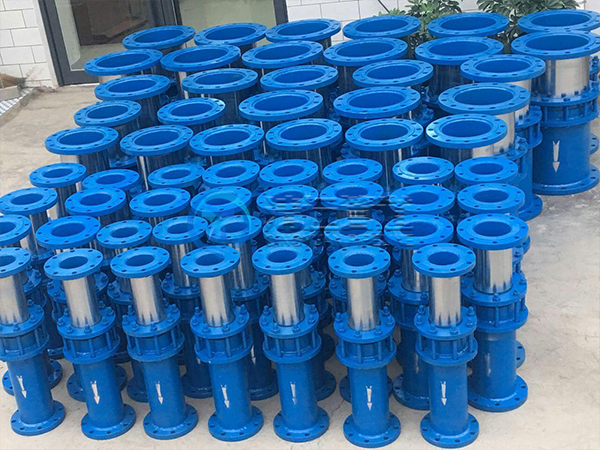

套筒補償器

套筒補償器稱管式伸縮節，是熱流體管道的補償裝置，主要用於直線管道輔設後出現的軸向熱膨脹位移吸收補償，是一種直接安裝在任何輸送無腐蝕的單向或多向流體的管道之中的補償器。套筒式補償器.廣泛用於城鎮供暖,冶金,礦山,發電,石油化工,建築等行業的輸送管道中。主要有套筒(芯管),外殼,密封材料等組成。

廠家直銷

品質保障

無憂配送

售後保證

統一銷售熱線： 15038298608

產品介紹

套筒補償器稱管式伸縮節，是熱流體管道的補償裝置，主要用於直線管道輔設後出現的軸向熱膨脹位移吸收補償，是一種直接安裝在任何輸送無腐蝕的單向或多向流體的管道之中的補償器。套筒式補償器.廣泛用於城鎮供暖,冶金,礦山,發電,石油化工,建築等行業的輸送管道中。主要有套筒(芯管),外殼,密封材料等組成。

結構特點：

主要有套筒(芯管),外殼,密封材料等組成.用於補償管道的軸向伸縮及任意角度的軸向轉動.具有體積小補償量大的特點適用於熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。

套筒式補償器的內套筒與管道連接,采用高性能自壓式動密封的原理與結構,它可以隨著管道的伸縮在外殼內進行自由滑動,能適應任何管道的密封要求.外殼與內套筒之間采用新型合成材料密封,能耐高溫,防腐蝕抗老化,適用溫度-40至150,特殊情況下可達350.既能保證軸向滑動,又能保證管內介質不泄漏。

套筒式補償器設計了防拉斷裝置,可保證在其伸縮到極限位置時不被拉開,從而使整個管網運行的安全性大大提高.。

套筒式補償器適用於介質工程壓力≤2.5MPa,介質溫度-40℃~600℃。

套筒式補償器采用新型的密封材料柔性石墨環，其具有強度大，摩擦係數小（0.04~0.10)，不老化，效果好，維修方便等特點。

套筒式補償器的使用壽命大，疲勞壽命與管道相當。滑動表麵經特殊處理，在鹽水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不鏽鋼高50倍以上。同時，多年後因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓鬆開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。

套筒式補償器對氯離子含量無要求，特別適用於介質或周圍環境氯離子超標的係統上。

直埋型套筒式補償器能直埋於地下，安裝時可不設置維修井，工程造價低。

技術參數

公稱直徑 DN	芯管內徑 D	芯管外徑 D2	法蘭外徑 D3	淨填料室長度	補償量 △L max	安裝長度 Lmax	摩擦力 Pc(N) 1.6MPa時	重量
15	14	18	95	36	150	640		4.69
20	18	23	105	36	150	640		5.62
25	24	30	115	36	150	640	1069	7.38
32	30	36	120	36	150	640	1311	8.38
(36)	36	43	125	36	200	740	1415	10.45
40	41	48	130	36	200	740	1518	11.62
50	47	55	160	56	200	760	1932	16.42
65	63	71	180	56	200	760	2485	21.14
(70)	65	74	190	56	200	760	2588	24.19
80	78	87	195	56	200	760	3002	26.92
100	94	106	215	56	250	895	6271	41.80
125	117	131	245	56	250	895	7750	52.02
150	143	157	280	56	250	895	9288	69.16
(175)	176	192	335	70	250	920	13251	94.74
200	201	217	335	70	300	1020	14977	106.28
(225)	225	242	390	70	300	1035	19167	136.10
250	253	270	390	70	350	1135	21297	142.74
300	303	322	440	91	350	1155	25399	175.44
350	353	373	500	91	400	1360	29421	262.66
400	404	426	565	91	400	1360	33286	288.05
450	455	478	615	91	400	1360	33852	313.43
500	505	528	670	91	450	1460	36234	377.82
600	603	630	780	91	450	1480	43205	531.64
700	693	720	880	91	450	1525	61771	629.71
800	792	820	995	112	500	1655	70398	880.22
900	890	920	1095	112	500	1655	79025	986.36
1000	990	1020	1195	122	500	1655	87653	1087.72
注：當工作壓力不是1.6MPa時，其摩擦力為Pc/1.6×PN
