316L剛性防水套管

316L剛性防水套管不鏽鋼剛性防水套管對焊接要求及檢查標準，普通套管，多用焊接管製成，套管兩端應機械裁口（如，用無齒鋸等），對壁厚要求不嚴，管道穿越地下室等有防水要求的建築物、構築物時，設置的特殊製作的套管。常用剛性防水套管。剛性防水套管，需在套管外焊接止水環翼，對套管的壁厚、環翼的壁厚都有嚴格的要求不鏽鋼剛性防水套管工程使用的母材及焊接材料。

廠家直銷

品質保障

無憂配送

售後保證

統一銷售熱線： 15038298608

產品介紹

316L剛性防水套管不鏽鋼剛性防水套管對焊接要求及檢查標準，普通套管，多用焊接管製成，套管兩端應機械裁口（如，用無齒鋸等），對壁厚要求不嚴，管道穿越地下室等有防水要求的建築物、構築物時，設置的特殊製作的套管。常用剛性防水套管。剛性防水套管，需在套管外焊接止水環翼，對套管的壁厚、環翼的壁厚都有嚴格的要求不鏽鋼剛性防水套管工程使用的母材及焊接材料使用前需要進行檢查確認材料與材質證明相符並且材質符合設計文件相關工程標準時方可使用.設計文件規定防水套管焊縫係數為 1 的工程設計文件相關工程標準或焊接作業指導書規定全部焊縫進行射線檢測或超聲檢測的工程其所使用的母材及焊接材料應進行複驗。

316L剛性防水套管說明：

1、套管穿牆處如遇非混凝土牆壁時，應改用混凝土牆壁，其澆注範圍應比翼環直徑（D4）大200，而且需要將套管一次澆固於牆內，套管內的填料應緊密搗實；

2、穿管處混凝土牆厚應不小於200，否則應使牆壁一邊或兩邊加厚。加厚部分的直徑至少為D4+200；

3、焊接結構尺寸公差與形位公差按照JB/T5000.3-1998執行。焊接采用手工電弧焊，焊條型號E4303，牌號J422。焊縫坡口的基本形式與尺寸按照GB985-88執行；

4、當套管（件1）采用卷製成型，周長允許偏差為：D3≤600，±2，D3＞600，±0.0035 D3；

5、套管的重量以L=200計算，當L＞200時，應另行計算。

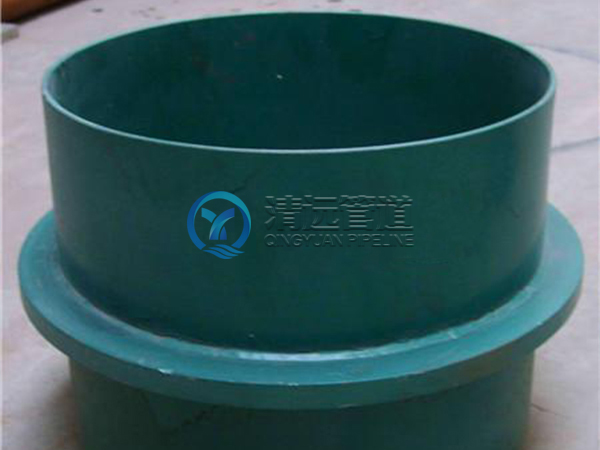

316L剛性防水套管是鋼管外加翼環（鋼板做的環形套在鋼管上），裝於牆內（多為混凝土牆），用於一般管道穿牆，利於牆體的防水，如果僅僅是考慮管道的穿牆，而不考慮穿牆後，牆體兩麵的防水性能以及管道的位移變形，就可以選用剛性防水套管。

技術參數

防水套管規格

DN20-DN3200

Dg	D1	D2	D3	D4	D5	D6	D7	D8	D9	D10
50	60	70	90	91	137	177	100	108	109	99
70	73	83	103	104	150	190	113	121	122	112
80	89	99	121	122	177	217	131	140	141	130
100	108	118	140	141	196	236	150	159	160	149
125	133	141	161	162	217	257	169	180	181	168
150	159	165	185	186	240	280	191	203	204	190
200	219	229	349	250	310	350	259	273	274	258
250	273	281	301	302	362	402	309	325	326	308
300	325	332	352	353	422	462	359	377	378	358
350	377	383	401	402	471	511	407	426	427	406
400	426	434	454	455	525	565	462	480	481	461
450	480	486	506	507	575	615	512	530	531	511
500	530	540	560	561	633	673	570	588	589	569
600	630	640	660	661	737	787	670	688	689	669
700	720	730	750	751	827	877	760	778	779	759
800	820	830	850	851	937	987	860	878	879	859
900	920	930	950	951	1037	1087	960	978	979	959
1000	1020	1030	1050	1051	1137	1187	1060	1078	1079	1059
