單法蘭伸縮接頭

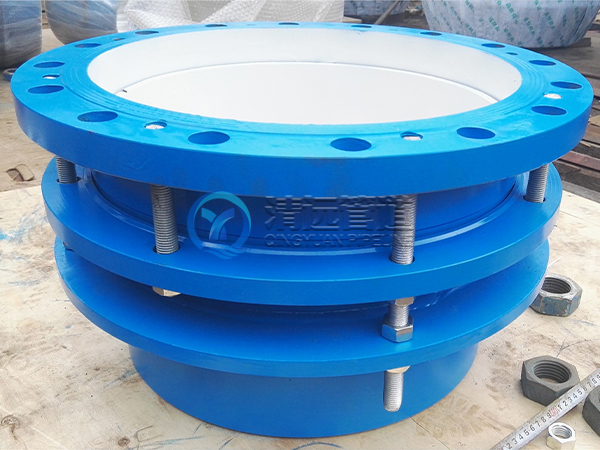

單法蘭伸縮接頭

單法蘭伸縮接頭是由鬆套伸縮接頭和限位短管等構件組成。它能防止管道因超量位移導致補償接頭的泄漏或損壞,主要用於在允許位移範圍內吸收軸向位移和承受壓力推力的管道鬆套連接。主要材質:QT-400(球墨鑄鐵),Q235A(碳鋼),HT20(灰鐵),1Cr18Ni9Ti(不鏽鋼)。 安裝說明:適用於一邊與法蘭連接,一邊與管道焊接,安裝時調整產品兩端與管道或法蘭的安裝長度,對角均(jun1)勻擰緊壓蓋螺栓,再調整好螺母,這樣就能讓管道在伸縮量範圍內可以自由伸縮,鎖定伸縮量,管道的安全運行。

  • 廠家直銷
  • 品質保障
  • 無憂配送
  • 售後保證
統一銷售熱線: 15038298608
產品介紹

單法蘭伸縮接頭是由鬆套伸縮接頭和限位短管等構件組成。它能防止管道因超量位移導致補償接頭的泄漏或損壞,主要用於在允許位移範圍內吸收軸向位移和承受壓力推力的管道鬆套連接。

主要材質:

QT-400(球墨鑄鐵),Q235A(碳鋼),HT20(灰鐵),1Cr18Ni9Ti(不鏽鋼)。

安裝說明:

適用於一邊與法蘭連接,一邊與管道焊接,安裝時調整產品兩端與管道或法蘭的安裝長度,對角均勻擰緊壓蓋螺栓,再調整好螺母,這樣就能讓管道在伸縮量範圍內可以自由伸縮,鎖定伸縮量,管道的安全運行。

行業標準:

船用標準CBM1129-82 ,適用於溫度不高於80°C的船舶艙底、壓載、海水、消防、甲板衝洗和油類駁運等管路,以補償管路存在的漲縮現象。

配備狀況:

1.伸縮接頭的套管和法蘭盤的材料為20;螺栓材料為35;製動螺釘材料為2CR13;

橡膠圈材料:介質為油類的丁晴橡膠I-2,介質為水用氯丁橡膠III-2。

2.除介質為油類外,其他適用管路的伸縮接頭的鋼製零件就熱度鋅處理。

3.一般狀態下安裝尺寸為L1,根據接頭使用的目的,可行當調整L1的數值,但最大直不得超過1.5L1。

技術參數

公稱通徑

Nominal iameter

DN

管子外徑

External diameter of pipe DW

外徑尺寸

Length

伸縮量Compensation 法蘭連接尺寸 Flange connecting dimension
0.6Mpa 1.0Mpa
DW D0 L L1 D D1 n-do D D1 n-do
65 76 76 340 105 50 160 130

4-Ф14

185 145 4-Ф18
80 89 89 190 150 4-Ф18 200 160 8-Ф18
100 108 108 210 170 220 180
114 114
125 133 133 240 200 8-Ф18 250 210
140 140
150 159 159 265 225 285 240 8-Ф22
168 168
200 219 219 320 280 340 295
250 273 273 375 335 12-Ф18 395 350 12-Ф22
300 325 325 350 130 65 440 395 12-Ф22 445 400
350 377 377 490 445 505 460 16-Ф22
400 426 426 540 495 16-Ф22 565 515 16-Ф26
450 480 480 595 550 615 565 20-Ф26
500 530 530 654 600 20-Ф22 670 620
600 630 630 755 705 20-Ф26 780 725 20-Ф30
700 720 720 860 810 24-Ф26 895 840 24-Ф30
800 820 820 590 220 130 975 920 24-Ф30 1015 950 24-Ф33
900 920 920 1075 1020 1115 1050 28-Ф33
1000 1020 1020 1175 1120 28-Ф30 1230 1160 28-Ф36
1200 1220 1220 1405 1340 32-Ф33 1455 1380 32-Ф40
1400 1420 1420 1630 1560 36-Ф36 1675 1590 36-Ф42
1500 1520 1528 1730 1660
1600 1620 2628 1830 1760 40-Ф36 1915 1820 40-Ф48
1800 1820 2828 2045 1970 44-Ф40 2115 2020 44-Ф48
2000 2020 2030 2265 2180 48-Ф42 2325 2230 48-Ф48
2200 2220 2230 2475 2390 52-Ф42 2550 2440 52-Ф56
2400 2420 2430 2685 2600 56-Ф42 2760 2650 56-Ф56
2600 2620 2630 600 240 140 2905 2810 60-Ф48 2960 2850 60-Ф56
2800 2820 2830 3115 3020 64-Ф48 3180 3070 64-Ф56
3000 3200 3030 3315 3220 68-Ф48 3405 3290 68-Ф60
3200 3220 3230 3525 3430 72-Ф48
3400 3420 3430 3735 3640 76-Ф48
3600 3620 3360 3970 3960 80-Ф56
