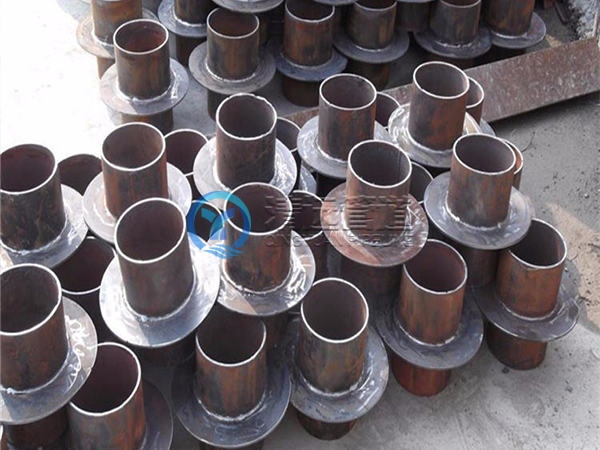

剛性防水套管DN100

剛性防水套管DN100適用於管道穿牆處不承受管道振動和伸縮變形的構（建）築物，適用於管道穿牆處空間有限或管道安裝先於構（建）築物或管道的更新改造。對於有地震設防要求的地區，如采用剛性防水套管，應在進入池壁或建築物外牆的管道就近設置柔性連接。A型適用於鋼管，B,C型適用於球墨鑄鐵鋼管及鑄鐵管。

廠家直銷

品質保障

無憂配送

售後保證

統一銷售熱線： 15038298608

產品介紹

剛性防水套管DN100適用於管道穿牆處不承受管道振動和伸縮變形的構（建）築物，適用於管道穿牆處空間有限或管道安裝先於構（建）築物或管道的更新改造。對於有地震設防要求的地區，如采用剛性防水套管，應在進入池壁或建築物外牆的管道就近設置柔性連接。A型適用於鋼管，B,C型適用於球墨鑄鐵鋼管及鑄鐵管。

剛性防水套管DN100說明：

1、本圖尺寸均以毫米計。

2、剛性防水套管DN100，適用於鑄鐵管，也適用於非金屬管，但應根據采用管材的管壁厚度修正有關尺寸。

3、翼環及鋼套管加工完成後，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。

4、剛性防水套管DN100尺寸表內所列之材料重量為鋼套管（套管長度L值按200mm計算）及翼環之重量。鋼套管及翼環用 A3 材料製作，T42焊條焊接。

5、剛性防水套管DN100穿牆處之牆壁，如遇非混凝土牆壁時應改用混凝土牆壁，其澆注混凝土範圍，Ⅱ型套管應比翼環直徑（ D4 ）大 200mm ，而且需要將套管一次澆固於牆內。套管內的填料應緊密搗實。

6、剛性防水套管DN100處的混凝土牆厚，應不小於 200mm ，否則應使牆壁一邊或兩邊加厚，加厚部分的直徑，zui小應比翼環直徑（ D4 ）大 200mm。

技術參數

防水套管規格

DN20-DN3200

Dg	D1	D2	D3	D4	D5	D6	D7	D8	D9	D10
50	60	70	90	91	137	177	100	108	109	99
70	73	83	103	104	150	190	113	121	122	112
80	89	99	121	122	177	217	131	140	141	130
100	108	118	140	141	196	236	150	159	160	149
125	133	141	161	162	217	257	169	180	181	168
150	159	165	185	186	240	280	191	203	204	190
200	219	229	349	250	310	350	259	273	274	258
250	273	281	301	302	362	402	309	325	326	308
300	325	332	352	353	422	462	359	377	378	358
350	377	383	401	402	471	511	407	426	427	406
400	426	434	454	455	525	565	462	480	481	461
450	480	486	506	507	575	615	512	530	531	511
500	530	540	560	561	633	673	570	588	589	569
600	630	640	660	661	737	787	670	688	689	669
700	720	730	750	751	827	877	760	778	779	759
800	820	830	850	851	937	987	860	878	879	859
900	920	930	950	951	1037	1087	960	978	979	959
1000	1020	1030	1050	1051	1137	1187	1060	1078	1079	1059
