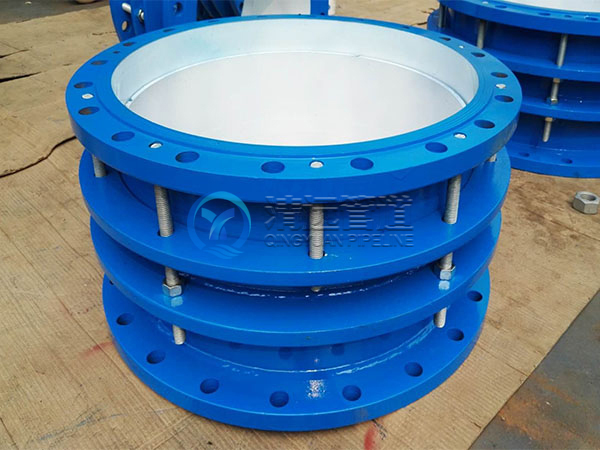

雙法蘭限位伸縮接頭

雙法蘭限位伸縮接頭

限位伸縮接頭是泵、閥門,管道等設備與管道連接的新產品,通過全螺栓把它們連接起來,使其成為一個 整體,並有一定的位移量,這樣就可以在安裝維修時,根據現場安裝尺寸進行調整,在工作時,可以把軸向推力傳還至整個管道係統。這樣不僅提高工作效率,而且對泵、閥們等管道設備起到一定保護作用。

  • 廠家直銷
  • 品質保障
  • 無憂配送
  • 售後保證
統一銷售熱線: 15038298608
產品介紹

限位伸縮接頭是泵、閥門,管道等設備與管道連接的新產品,通過全螺栓把它們連接起來,使其成為一個整體,並有一定的位移量,這樣就可以在安裝維修時,根據現場安裝尺寸進行調整,在工作時,可以把軸向推力傳還至整個管道係統。這樣不僅提高工作效率,而且對泵、閥們等管道設備起到一定保護作用。

產品分類:

限位伸縮接頭常用的型號有三種:VSSJA-1(IBF)型單法蘭限位伸縮接頭,VSSJA-2(B2F)型雙法蘭限位伸縮接頭,SSJB-3(BY)型壓蓋式限位伸縮接頭。

性能特點:

限位伸縮接頭是在鬆套伸縮節頭原有性能的基礎上增設限位設置,在最大伸縮量處用雙螺母鎖定。這樣就實現管道在允許的伸縮量中可以自由伸縮,一旦超過其最大伸縮量,就起到限位,這樣就有效的確保管道的安全運行,特別適用於有振動或有一定斜度及在拐彎的管路中的鏈接。

技術參數
公稱通徑
Nomina iameter
DN
管子外徑
External diameter
of pipe Dw
外形尺寸
Length
伸縮量
Compensation
△L
法蘭連接尺寸Flange connecting dimension
0.6Mpa 1.0Mpa
L L1 D D1 n-do D D1 n-do
65 76 340 105 50 160 130 4-Φ14 185 145 4-Φ18
80 89 190 150 4-Φ18 200 160 8-Φ18
100 108 210 170 220 180
114
125 133 340 105 50 240 200 8-Φ18 250 210 8-Φ18
140
150 159 265 225 8-Φ18 285 240 8-Φ22
168
200 219 321 280 340 295
250 273 375 335 12-Φ18 395 350 12-Φ22
300 325 350 130 65 440 395 12-Φ22 445 400
350 377 490 445 505 460 16-Φ22
400 426 540 495 16-Φ22 565 515 16-Φ26
450 480 595 550 615 565 20-Φ26
500 530 645 600 20-Φ22 670 620
600 630 755 705 20-Φ26 780 725 20-Φ30
700 720 860 810 24-Φ26 895 840 24-Φ30
800 820 590 220 130 950 920 24-Φ30 1015 950 24-Φ33
900 920 1075 1020 1115 1050 28-Φ33
1000 1020 1175 1120 32-Φ33 1230 1160 28-Φ36
1200 1220 1405 1340 1455 1380 32-Φ40
1400 1420 1630 1500 36-Φ36 1675 1590 36-Φ42
1500 1520 1730 1660
1600 1620 1830 1760 40-Φ36 1915 1820 40-Φ48
1800 1820 2045 1970 44-Φ40 2115 2020 44-Φ48
2000 2020 2265 2180 48-Φ42 2325 2230 48-Φ48
2200 2220 2475 2390 52-Φ42 2550 2440 52-Φ56
2400 2420 2685 2600 56-Φ42 2760 2650 60-Φ56
2600 2620 600 240 140 2905 2810 60-Φ48 2960 3070 64-Φ56
2800 2820 3115 3020 64-Φ48 3180 3290 68-Φ60
3000 3020 3315 3220 68-Φ48 3405
3200 3220 3525 3430 72-Φ48
3400 3420 3735 3640 76-Φ48
3600 3620 3970 3860 80-Φ56
注:本尺寸符合GB/T12456-2002標準Note:The size meets standard GB/T12456-2002
