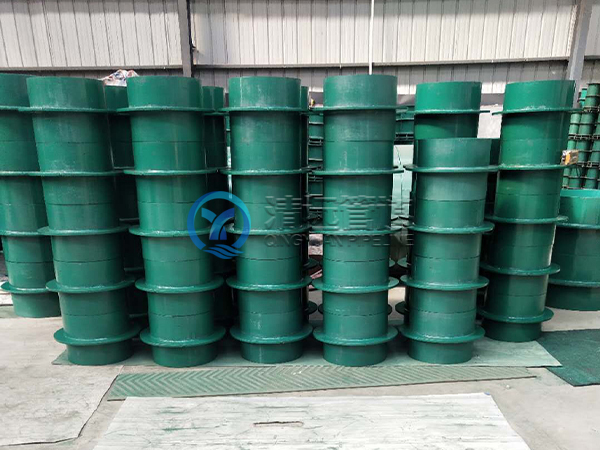

防水套管又叫穿牆套管,穿牆管。防水套管分為剛性防水套管和柔性防水套管。兩者主要是使用的地方不一樣,柔性防水套管主要用在人防牆,水池等要求很高的地方,剛性防水套管一般用在地下室等管道需穿管道地位置。
防水套管在使用中麵對不同的穿牆管材質的工作:
1.防水套管圖集按結構形式分為柔性防水套管(A、B型)、剛性防水套管(A、B、C型)及剛性翼環三種類型。
2剛性防水套管適用於穿構(建)築物外牆。Ⅰ型密封圈適用於一般防水要求,Ⅱ型適用於較嚴密的防水要求。適用溫度範圍:-20℃~+80℃。當穿牆管與泵或增壓設備的進出管道連接時,宜在連接處設置柔性連接。
3.剛性防水套管適用於管道穿牆處不受管道振動和伸縮的構(建)築物。對於有地震設防要求的地區,如采用剛性防水套管,應在進入池壁或建築物外牆的管道上就近設置柔性連接。B型適用於球墨鑄鐵管及鑄管。
性能特點:
剛性防水翼環適用於管道穿牆處不受管道振動和伸縮的構(建)築物,適用於管道穿牆處空間有限或管道安裝先於構(建)築物或管道的更新改造。對於有地震設防要求的地區,如采用剛性防水翼環,應在進入池壁或建築物外牆的管道上就近設置柔性連接。
國標02S404防水套管的安裝位置應盡量避開沉降縫、伸縮縫或二個較近距離的構(建)築物。特殊需要時,經由結構工程師選用。
當穿牆管的材質和外徑等超出防水套管圖集範圍,應注意對國標S404防水套管的結構形式、尺寸及縫隙內采用的填料等進行必要的調整和修正。
防水套管規格
DN20-DN3200
Dg | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 |
50 | 60 | 70 | 90 | 91 | 137 | 177 | 100 | 108 | 109 | 99 |
70 | 73 | 83 | 103 | 104 | 150 | 190 | 113 | 121 | 122 | 112 |
80 | 89 | 99 | 121 | 122 | 177 | 217 | 131 | 140 | 141 | 130 |
100 | 108 | 118 | 140 | 141 | 196 | 236 | 150 | 159 | 160 | 149 |
125 | 133 | 141 | 161 | 162 | 217 | 257 | 169 | 180 | 181 | 168 |
150 | 159 | 165 | 185 | 186 | 240 | 280 | 191 | 203 | 204 | 190 |
200 | 219 | 229 | 349 | 250 | 310 | 350 | 259 | 273 | 274 | 258 |
250 | 273 | 281 | 301 | 302 | 362 | 402 | 309 | 325 | 326 | 308 |
300 | 325 | 332 | 352 | 353 | 422 | 462 | 359 | 377 | 378 | 358 |
350 | 377 | 383 | 401 | 402 | 471 | 511 | 407 | 426 | 427 | 406 |
400 | 426 | 434 | 454 | 455 | 525 | 565 | 462 | 480 | 481 | 461 |
450 | 480 | 486 | 506 | 507 | 575 | 615 | 512 | 530 | 531 | 511 |
500 | 530 | 540 | 560 | 561 | 633 | 673 | 570 | 588 | 589 | 569 |
600 | 630 | 640 | 660 | 661 | 737 | 787 | 670 | 688 | 689 | 669 |
700 | 720 | 730 | 750 | 751 | 827 | 877 | 760 | 778 | 779 | 759 |
800 | 820 | 830 | 850 | 851 | 937 | 987 | 860 | 878 | 879 | 859 |
900 | 920 | 930 | 950 | 951 | 1037 | 1087 | 960 | 978 | 979 | 959 |
1000 | 1020 | 1030 | 1050 | 1051 | 1137 | 1187 | 1060 | 1078 | 1079 | 1059 |
