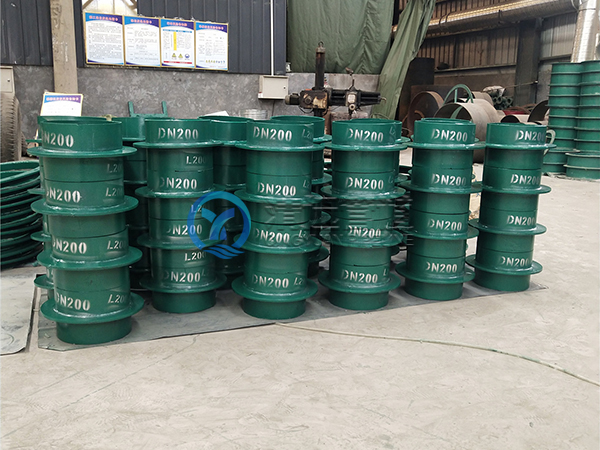

剛性防水套管是鋼管外加翼環(鋼板做的環形套在鋼管上),裝於牆內(多為混凝土牆),用於一般管道穿牆,利於牆體的防水。如果僅僅是考慮管道的穿牆,而不考慮穿牆後,牆體兩麵的防水性能以及管道的位移變形,就可以選用剛性防水套管。
剛性防水套管說明:
1 、剛性防水套管,適用於鑄鐵管,也適用於非金屬管,但應根據采用管材的管壁厚度修正有關尺寸。
2、翼環及鋼套管加工完成後,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。
3、套管尺寸表內所列之材料重量為鋼套管(套管長度 L 值按 200MM 計算)及翼環之重量。鋼套管及翼環用 A3 材料製作, T42 焊條焊接。
4、套管穿牆處之牆壁,如遇非混凝土牆壁時應改用混凝土牆壁,其澆注混凝土範圍, Ⅱ型套管應比翼環直徑( D4 )大 200MM ,而且需要將套管一次澆固於牆內。套管內的填料應緊密搗實。
5、防水套管處的混凝土牆厚,應不小於 200MM ,否則應使牆壁一邊或兩邊加厚,加厚部分的直徑,最小應比翼環直徑( D4 )大 200MM 。
範圍和用途:
適用於管道穿牆處不承受管道振動和伸縮變形的構(建)築物,適用於管道穿牆處空間有限或管道安裝先於構(建)築物或管道的更新改造。對於有地震設防要求的地區,如采用剛性防水套管,應在進入池壁或建築物外牆的管道上就近設置柔性連接。A型適用於鋼管,B,C型適用於球墨鑄鐵鋼管及鑄鐵管。
防水套管規格
DN20-DN3200
DN | D1 | D2 | D3 | D4 | δ | b | k | 重量 | DN | D1 | D2 | D3 | D4 | δ | b | k | 重量 |
50 | 60 | 80 | 114 | 225 | 3.5 | 10 | 4 | 4.49 | 500 | 530 | 550 | 590 | 730 | 10 | 16 | 10 | (kg) |
65 | 75.5 | 95 | 121 | 230 | 3.75 | 10 | 4 | 4.66 | 600 | 630 | 660 | 690 | 830 | 10 | 16 | 10 | 44.54 |
80 | 89 | 110 | 140 | 250 | 4 | 10 | 4 | 5.33 | 700 | 720 | 750 | 790 | 920 | 10 | 16 | 10 | 54.50 |
100 | 108 | 130 | 159 | 270 | 4.5 | 10 | 5 | 6.36 | 800 | 820 | 850 | 880 | 1020 | 10 | 16 | 10 | 61.43 |
125 | 133 | 155 | 180 | 290 | 6 | 10 | 6 | 8.33 | 900 | 920 | 950 | 980 | 1120 | 10 | 16 | 10 | 69.12 |
150 | 159 | 180 | 219 | 330 | 6 | 10 | 6 | 10.06 | 1000 | 1020 | 1050 | 1080 | 1230 | 10 | 16 | 10 | 76.81 |
200 | 219 | 240 | 273 | 385 | 8 | 12 | 8 | 15.9 | 1200 | 1220 | 1250 | 1290 | 1430 | 12 | 20 | 12 | 84.50 |
250 | 273 | 295 | 325 | 435 | 8 | 12 | 8 | 18.68 | 1400 | 1420 | 1450 | 1490 | 1630 | 12 | 20 | 12 | 122.5 |
300 | 325 | 345 | 377 | 500 | 10 | 14 | 10 | 27.40 | 1600 | 1620 | 1650 | 1690 | 1830 | 14 | 20 | 14 | 141.3 |
350 | 377 | 400 | 426 | 550 | 10 | 14 | 10 | 30.95 | 1800 | 1820 | 1850 | 1900 | 2040 | 16 | 20 | 16 | 176.4 |
400 | 426 | 445 | 480 | 600 | 10 | 14 | 10 | 34.35 | 2000 | 2020 | 2050 | 2100 | 2240 | 16 | 20 | 16 | 216.6 |
450 | 480 | 500 | 530 | 650 | 10 | 14 | 10 | 37.85 |
