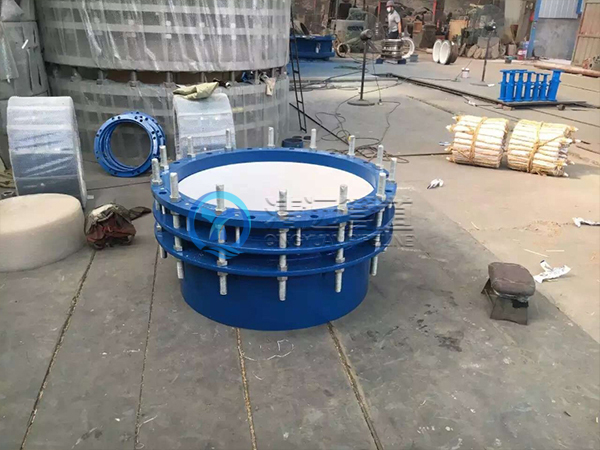

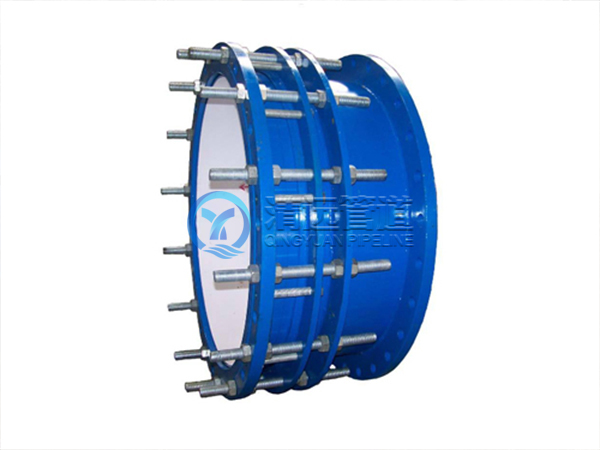

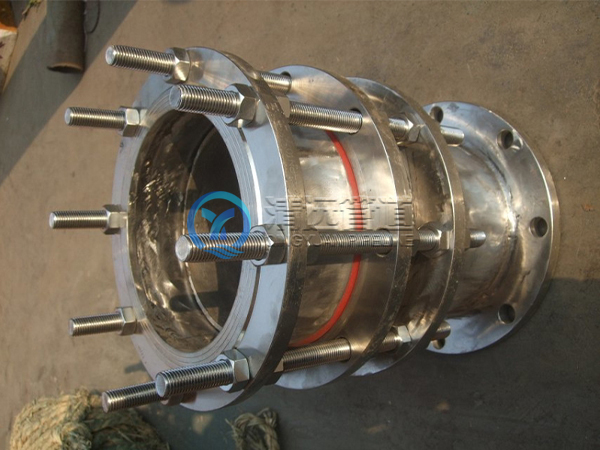

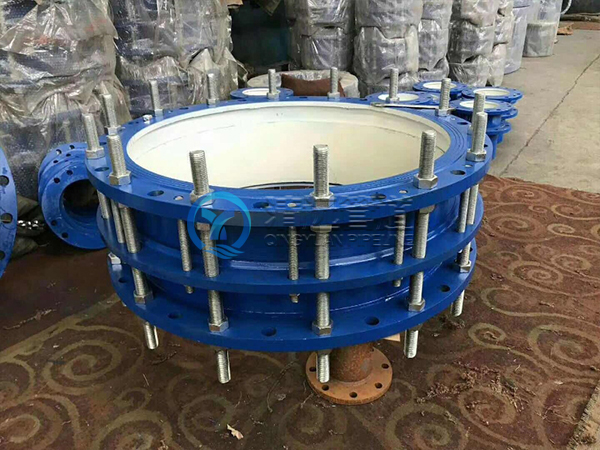

C2F型雙法蘭鬆套傳力接頭

C2F型雙法蘭鬆套傳力接頭

C2F型雙法蘭鬆套傳力接頭,是由法蘭鬆套伸縮接頭和短管法蘭、傳力螺杆等構件組成,能降低被連接件的壓力推力(盲板力)和補償管路安裝誤差,雙法蘭鬆套傳力接頭不能吸收軸向位移。雙法蘭鬆套傳力接頭主要用於泵、閥門等附件的鬆套連接。雙法蘭鬆套傳力接頭性能特點:鬆套傳力接頭是在法蘭鬆套補償接頭的基礎上增設法蘭短管及傳力螺杆而成,次類型的補償接頭與鬆套補償接頭和鬆套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量,一旦將所有的螺母擰緊,它是剛性連接的,可以傳遞軸心力,從而保護閥門、泵等設備。

  • 廠家直銷
  • 品質保障
  • 無憂配送
  • 售後保證
統一銷售熱線: 15038298608
產品介紹

C2F型雙法蘭鬆套傳力接頭,是由法蘭鬆套伸縮接頭和短管法蘭、傳力螺杆等構件組成,能降低被連接件的壓力推力(盲板力)和補償管路安裝誤差,雙法蘭鬆套傳力接頭不能吸收軸向位移。雙法蘭鬆套傳力接頭主要用於泵、閥門等附件的鬆套連接。

性能特點:

鬆套傳力接頭是在法蘭鬆套補償接頭的基礎上增設法蘭短管及傳力螺杆而成,次類型的補償接頭與鬆套補償接頭和鬆套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量,一旦將所有的螺母擰緊,它是剛性連接的,可以傳遞軸心力,從而保護閥門、泵等設備。

安裝說明:

雙法蘭鬆套傳力接頭適用兩邊都是法蘭的連接方式,安裝時調節產品兩端與管道或法蘭的安裝長度,安裝和焊接完畢後,對角依次均勻擰緊壓蓋螺栓,使其成為一個整體,並有一定的位移量,方便安裝維修,可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。

鬆套傳力接頭的材質:主要有Q235碳鋼、不鏽鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材質和型號。

鬆套傳力接頭分類有:單發蘭鬆套傳力接頭、雙法蘭鬆套傳力接頭、可拆式雙法蘭鬆套傳力接頭。

適用範圍:

雙法蘭鬆套傳力接頭適用於輸送海水、淡水、冷熱水、飲用水、生活汙水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高於250度的蒸汽和顆粒粉狀等介質。

技術參數
公稱通徑 管子外徑 外形尺寸 伸縮量 法蘭連接尺寸
Dw L L1 0.6MPa 1.0MPa
D D1 n-d。 D D1 n-d。
65 76 340 105 50 160 130 4-¢14 185 145 4-¢18
80 89 190 150 4-¢18 200 160 8-¢18
100 108 210 170 220 180
114
125 133 240 200 8-¢18 250 210
140
150 159 265 225 285 240 8-¢22
168
200 219 320 280 340 295
250 273 370 335 12-¢18 395 350 12-¢22
300 325 350 130 65 440 395 12-¢22 445 400
350 377 490 445 505 460 16-¢22
400 426 540 495 16-¢22 565 515 16-¢26
450 480 595 550 615 565 20-¢26
500 530 645 600 20-¢22 670 620
600 630 755 705 20-¢26 780 725 20-¢30
700 720 860 810 24-¢26 895 840 24-¢30
800 820 590 220 130 975 920 24-¢30 1015 950 24-¢33
900 920 1075 1020 1115 1015 28-¢33
1000 1020 1175 1120 28-¢30 1230 1160 28-¢36
1200 1220 1405 1340 32-¢33 1455 1380 32-¢40
1400 1420 1630 1560 36-¢36 1675 1590 36-¢42
1500 1520 1730 1660 - - -
1600 1620 1830 1760 40-¢36 1915 1820 40-¢48
1800 1820 2045 1970 44-¢40 2115 2020 44-¢48
2000 2020 2265 2180 48-¢42 2325 2230 48-¢48
2200 2220 2475 2390 52-¢42 2550 2440 52-¢56
2400 2420 2685 2600 56-¢42 2760 2650 56-¢56
